“BIM+”赋能智慧工地——国家会议中心二期项目（配套部门）建设侧记

行业信息

当前位置：首页 / 新闻中心/ 行业信息

来源: 时间:2021/08/12

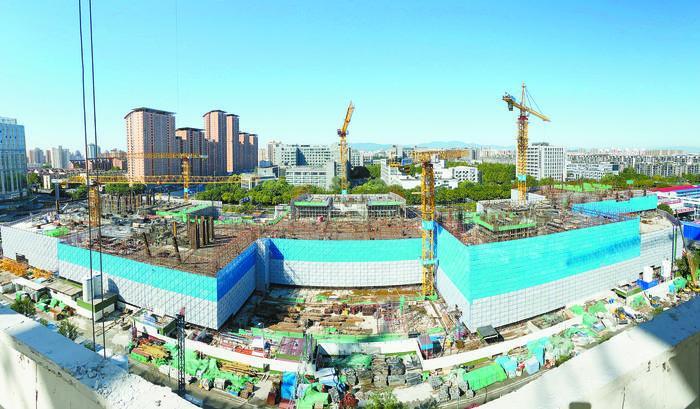

ImageFetcher (3).jpg

作为北京市重点工程，国家会议中心二期项目（配套部门）是强化首都国际交往中心功效的重要设施。“项目总建筑面积37万平方米，合同额33.33亿元，包罗写字楼、商业、酒店等业态。”项目经理冯家奎介绍说，项目110千伏变电站将为2022年北京冬奥会主新闻中心、国际广播中心提供电力保障，配套酒店地块将作为冬奥会赛时室外场站。项目将与主体部门及国家会议中心一期形成会展综合体，助力北京迈向具有全球影响力的全能型国际交往中心。

实现BIM的全生命周期应用

国家会议中心二期项目（配套部门）毗邻鸟巢、水立方，地处奥林匹克中心区，周围不仅有地铁、匝道和环隧，还有二三十条重要管道。“外部的庞大环境对基坑的变形控制尺度要求极高。”项目常务副经理陈刚介绍说，由于周围环境庞大，支护和支撑难度极大，项目技术人员面临着环隧接口和支护形式无法精确定位、部门地层力学参数不确定、逃生通道支护结构庞大、论证事情量大等多重挑战。

“BIM是我们破解难关的重要突破口。”陈刚坦言，BIM技术被认为是提升工程项目精细化管理的核心竞争力，其要害在于信息的集成与共享。与传统方式相比，BIM技术最大的优势在于能制止信息通报的断层，实现设计与施工、运营的全生命周期管理。相对于大部门施工企业BIM技术的碎片化运用，国家会议中心二期项目（配套部门）突破了BIM应用通报和信息通报之间的“梗阻”，从BIM的正向设计开始，真正实现了BIM的全生命周期应用。

项目BIM经理蔚敬解释说，为了实现图模一致、全专业正向出图，在设计初期，施工人员就在设计院驻场，充实相同。今后设计人员紧密配合，将施工与设计高度结合，及时解决施工中遇到的难题。在施工阶段，项目运用BIM技术对深基坑、110kV变电站、机电管综、钢结构等进行深化设计，保证工程质量、宁静、进度、成本目标的顺利实现；在运维阶段，BIM有效地实现了信息化集成，为加快买通上下游信息通路、智慧办公系吐洫动缔造条件。“BIM作为载体，能够将建筑在全生命周期内的工程信息、管理信息和资源信息集成在统一模型中，买通设计、施工、运维阶段的业务分块割裂、数据无法共享的问题，实现一体化、全过程应用。”蔚敬骄傲地体现：“目前，我们现场施工的BIM应用比例已到达98%以上，基本没有拆改和返工现象，真正实现了‘一张蓝图绘到底’‘一个模型用到底’的超前、可视、模拟、验证的项目管控。”

“基于BIM技术的应用，项目还破解了工程建设过程中的诸多灾点。”项目经理冯家奎体现。项目裙楼采光顶造型奇特，由四段差异半径连续圆弧扫掠形成，表皮通过三角形平板拟合，因此对加工、安装精度要求高，施工难度较大�；贐IM技术的应用，项目接纳3D打印技术制作光敏树脂模具铸造连接节点，现场接纳全站仪三维精准定位安装，高质量完成了采光顶钢结构的施工。在基坑支护变形控制方面，项目接纳型钢装配式钢支撑和轴力自伺服系统，将基坑形变有效控制在设计值内。该系统可以实现24小时实时监控，低压自动赔偿、高压自动报警，将钢支撑热胀冷缩时受到的应力稳定保持在一定区间，全方位提高宁静系数。此外，项目檐高60米，地下4层，地上12层，地下1层至地上5层为劲性钢结构，使用钢构件多达2500余吨。其中劲性桁架、劲性斜柱、斜梁等构件结构庞大，施工难度高。项目应用BIM技术对庞大节点进行优化，模拟钢结构施工工序，将梁柱节点庞大位置全数建模，统筹完成拉钩、梁筋、对拉丝杆开孔及焊接套筒、搭筋板等工艺的定位及空间碰撞设计，为现场劲性钢结构安装提供了可行方案，解决了这一施工难题。

经过不停的实验研究、工艺创新，项目施工单元中建二局一公司已形成专利6项、工法两项、论文10余篇，其中《邻近既有潜埋线结构及轨道交通地下工程综合施工技术研究》结果到达国际先进水平。

从被动“监督”到主动“监控”

“‘智慧工地’系统构建了一个智能、高效、绿色、精益的一体化管理平台，可以变被动‘监督’为主动‘监控’。”项目宁静总监郑帅体现，面对工程体量大、起重吊装、群塔作业等众多宁静风险，接纳传统的管控方式很难确保万无一失。项目部通过与杭州品茗安控信息技术股份有限公司（以下简称“品茗股份”）合作研发智慧工地云平台，将施工现场应用的劳务管理、宁静管理、质量管理等各子系统进行集成和综合分析，有效弥补传统要领和技术在监管中的缺陷，实现对“人、机、料、法、环”的全方位实时监控。

“宁静管理从工人走进工地就开始了。”郑帅介绍说。智慧工地云平台与劳务实名制系统对接，在工人进出工地时，“刷脸”智能核验人员身份信息，打造集实名信息、合同、证书、考勤、人为和培训即是一体的人员信息化管理平台，有效制止劳务纠纷、规范人员行为。

针对工程项目“检查难、整改难、管理难”等问题，平台利用大数据分析技术对现场动态工况进行分析与预警，资助项目管理者及时发现施工现场存在的问题，有效辅助项目管理者规避宁静风险。例如，系统会精准识别员工的违规行为并现场提醒、记录过程。同时平台对大数据进行分析，当某个员工多次在一个环节堕落时，项目部能有针对性地开展教育，将宁静隐患停止在萌芽状态；当塔吊过载、风速过大、倾角异常时，系统会接纳智能防碰撞技术，通过降档、降速等措施保证塔吊宁静，并第一时间将隐患信息推送给相关卖力人；当卸料平台荷载凌驾限定值时，宁静记录仪会发作声光报警提醒现场人员，同时将报警信号立即传回手机端，提醒管理人员及时处置。

“我们实现了‘全方位、立体式、无漏洞’的全景监控。”项目经理冯家奎体现，通过智慧工地云平台，可以实时掌握工人的动态，全面检察作业面施工进展情况，全链条泛起检查整改过程，责任到人。此外，还能凭据问题漫衍和态势，智能分析问题趋势和完成情况，并将宁静和质量问题自动分类统计分析，有效降低了管理成本，提高了现场决策能力和管理效率。“和以前的‘纸上’管理差异，现在管理人员通过电脑、手机端，可以随时检察工人现场施工状态和各项设备参数，在后台便能对人员进行管理，实现了工地数字化、数据网络化、管理智慧化。”冯家奎如是说。

此外平台还开发了“无线WIFI教育”应用，在生活区设置无线基站并配置无线WIFI教育子系统。工人要免费使用WIFI，必须答对相应的宁静问题，以此强化宁静教育，真正将宁静教育渗透到工人日常生活中。

BIM和智慧工地两个核心技术，配合构建了项目数字化的基础。BIM技术资助项目实现建筑实体数字化，智慧工地资助项目实现生产要素的数字化，“BIM+”赋能智慧工地实现了国家会议中心二期项目（配套部门）的数字化、精细化、智慧化管理，使施工人员“耳聪目明”。
